產品型號

BPJ-75/660K、BPJ-90/660K、BPJ-110/660K、BPJ-132/660K、BPJ-160/660K、BPJ-200/660K、BPJ-160/1140K、BPJ-200/1140K

發明專利1項:ZL201410296428.5；軟件著作權1項:2015SR150593

產品概述

本產品主要用于礦山、化工等易燃易爆場所，在煤礦，可為井下帶式輸送機、刮板輸送風機、水泵、絞車等裝置提供變頻調速。在設計時采用西門子PLC為控制核心，配以液晶示屏為顯示模塊，以不銹鋼防水鍵盤和控制按鈕為人機交互界面。

組成

隔爆變頻調整系統的研制包括三部分:隔爆兼本質安全型變頻器、操作臺、隔爆型濾電抗器。變頻器測控單元主要部分為DPS嵌入式系統，主機功能是根據變頻器工作狀態及定參數，計算其工作電流電壓，發出PWM脈沖，控制IGBT的開通關斷，已達到控制所的工作頻率及電壓。本安操作臺為集中控制部分，主要控制變頻器的起停及顯示，并可用作把手調節變頻器的運行頻率等。控制臺控制功能用SIEMENS S7系列PLC完成，通過О控制變頻器，并通過MODBUS通信協議讀取變頻器參數。

功能

(1)停車時間可控;

(2)具備各種保護功能，包括:過電壓、過電流、過熱、IGBT短路、電機過速、過負荷等(3）調速范圍:0-100HZ;

(4）起動轉矩為150%，起動電流為150%;

(5）具有MODBUS通訊功能，能輕松構成通訊網絡;( 6）顯示功能齊全。

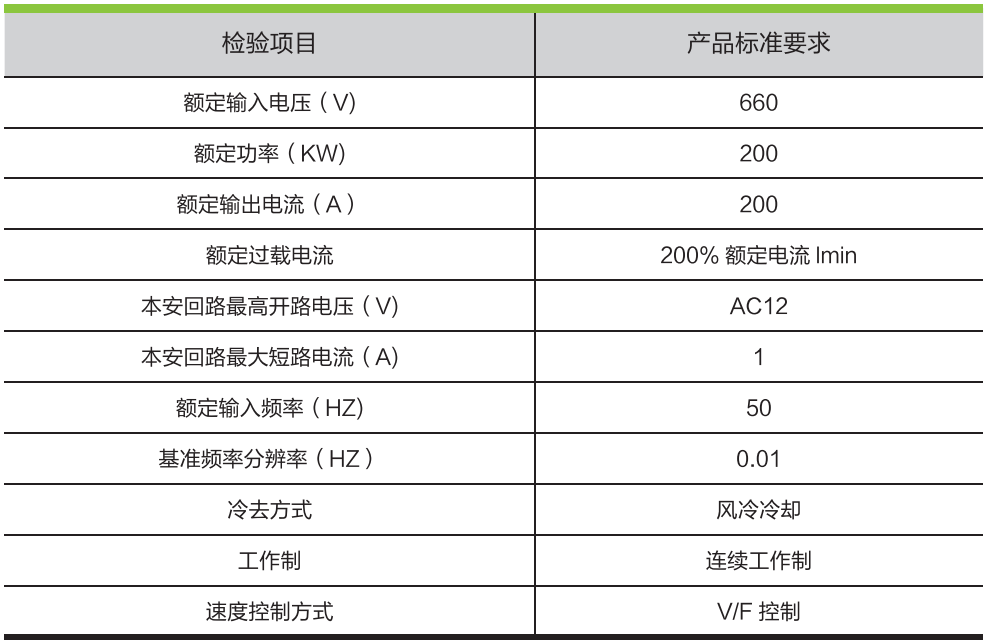

主要技術參數
