產品概述

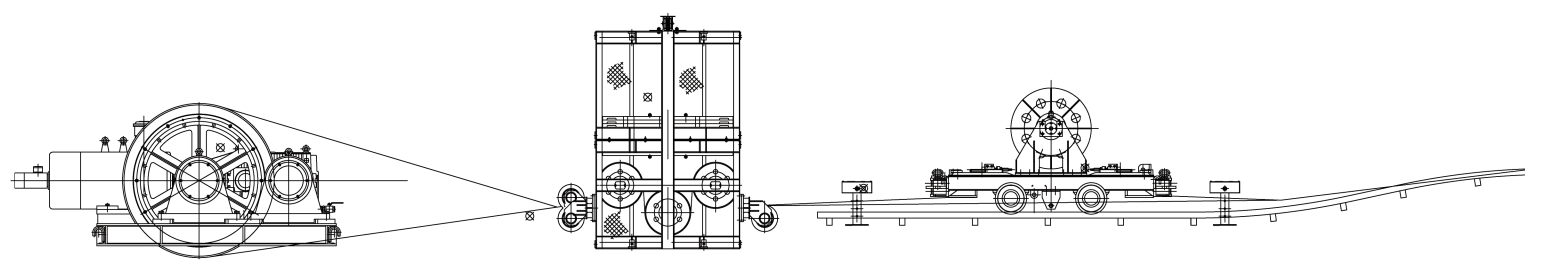

SQ系列無極繩連續牽引車是用鋼絲繩牽引的礦井軌道運輸設備，適用于長距離、大傾角、多變坡、大噸位、轉彎等工況條件，可實現復雜巷道無換鉤的前后兩個方向的連續運輸，是當前更安全高效、更經濟實用的井下輔助運輸設備。系統布置方式靈活，無極繩牽引絞車可以與軌道成任何角度布置，可以布置成單道雙向運輸還可以布置成雙道雙向運輸，絞車可以雙向出繩，對巷道的適應性更強。

主要用于煤礦井下工作面順槽、掘進后配套和采區巷道,運送生產所需材料、設備及排矸,尤其適用于液壓支架整體運輸，也可用于金屬礦井下的巷道和地面軌道運輸。我公司在參考傳統無極繩連續牽引車使用經驗和總結我公司多年成功生產無極繩絞車綜合保護裝置經驗的基礎上，對無極繩連續牽引車進行了創新、完善和提高。設計完成了機械調速、變頻調速、單速三種調速方式的SQ系列無極繩連續牽引車。更可靠的連續牽引車系統、功能更齊全的保護系統、更優質的站式服務，為您的安全高效生產提供更加有力的保障。

無極繩連續牽引車主機

SQ系列無極繩連續牽引車主機是整個系統的動力源，主要有電機、底座、減速機、滾筒部分、聯軸器、電液制動閘、手動制動閘等設備組成。驅動方式為拋物線單（雙）滾筒型式，驅動滾筒繩徑比達50倍以上，符合MT988-2006的標準要求。

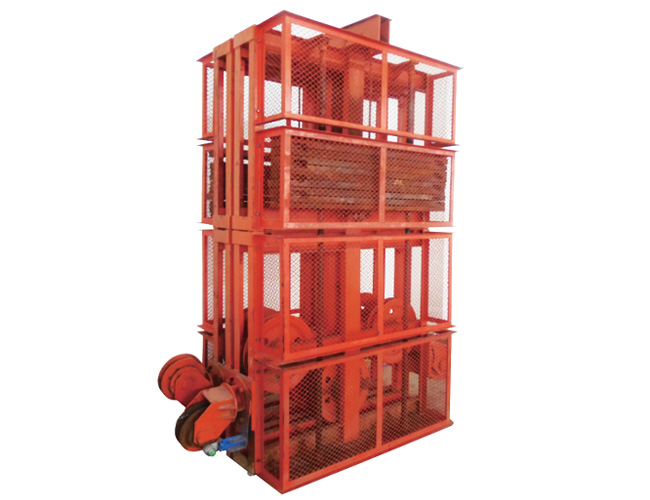

張緊裝置

為保證無極繩連續牽引車鋼絲繩有一定的初張力必須配置張緊裝置。本設備張緊裝置為重錘式，該裝置可吸收鋼絲繩系統由于彈性變形而伸長的部分;同時為絞車提供尾張力，保證鋼絲繩在卷繩筒繩襯上有較穩定的正壓力，確保鋼絲繩在卷繩筒上不打滑，使絞車可以正常牽引。由于系統采用雙向運輸,所以系統中設有兩組張緊裝置（1套）。本系統機械重錘式張緊裝置，具有以下特點:正壓力穩定、吸收鋼絲繩量大，能力強。適應軌道起伏,動作反應迅速、快捷、免維護。

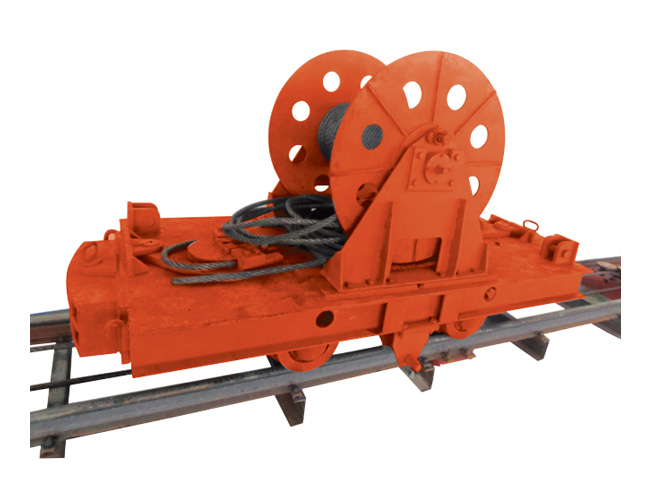

梭車

梭車是用于連接礦車、平板車、材料車等，具有固定和儲存鋼絲繩的功能。當用于巷道坡度大于7°或水平轉彎角度大于20°時，梭車需加裝防掉道的卡軌器。

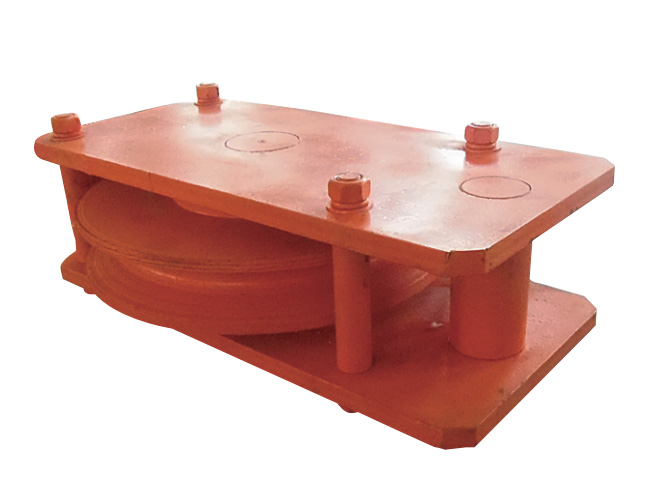

尾輪

尾輪固定在運距的終端，支承整個系統的反力，并可隨工作面的推進方便地移動，以實現運輸距離的變化。在運輸支架時，須澆灌水泥基礎固定尾輪，其它情況可用錨桿或其它方法固定尾輪。

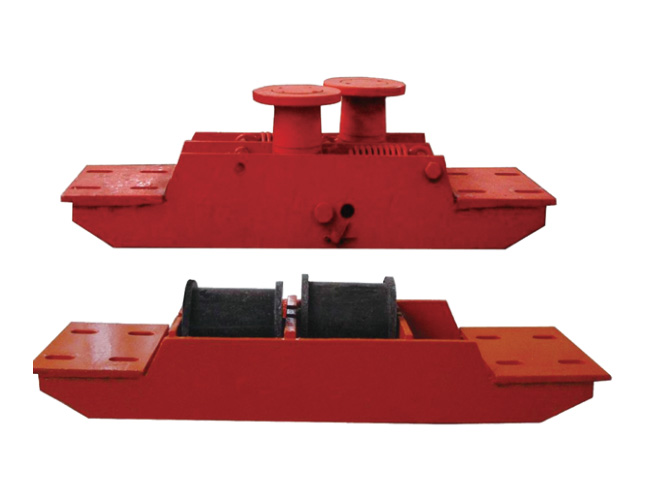

輪組

輪組為適應起伏變化的坡道,沿途配置有輪組，既可防止鋼絲繩抬高時車輛掉道，又可避免鋼絲繩摩擦巷道底板,根據其用途分為主壓繩輪組、副壓繩輪組、平托輪組或組合輪組等。

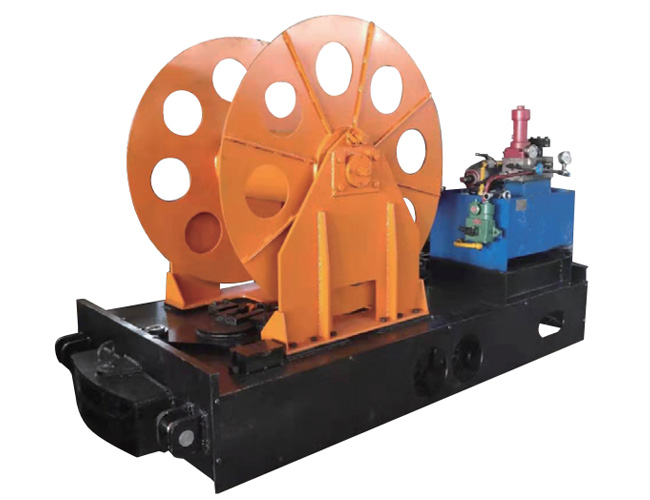

制動梭車

制動梭車裝置由車架、儲繩裝置、制動裝置（抱爪式)、液壓制動系統組成。具有斷繩、脫鉤、斷銷、脫銷等自動保護和人工停車保護功能。

主要技術參數
